水平移动式垃圾转运站除臭方案

发布时间:2022-03-02   点击量:547

水平移动式垃圾转运站除臭方案
  • 水平移动式垃圾转运站除臭方案

水平移动式垃圾转运站除臭方案

0755-28233331
一、公司介绍
深圳市通宝环境技术有限公司是一家专业从事环境治理,空间环境改善,废气、臭气治理的高新环保企业。是一家集产品研发、生产销售、工程设计、工程施工及工程维护于一体的专业企业,为客户提供高效便捷的服务。
主要生产:智能负压除臭设备、生物除臭装置、植物液喷淋除臭设备、生物滤池、光催化氧化设备、等离子除臭设备。
主要运用领域:垃圾转运站、生活垃圾房、垃圾填埋厂、垃圾发电厂、污水泵站、污水处理厂、污水池废气。
我公司经过多年致力于环保除臭产品领域的探索和研究,以环保、低碳、节能、高效为准则,现已为全国多数城市解决垃圾臭气扰民的问题。是国内臭气治理行业中最具代表性的企业之一。

公司坚持“客户第一,诚信做人”的原则,可根据实际场地要求进行定做,对系统的每个部件进行深入研发,以满足不同环境的使用要求,从而达到国家规定的排放标准,“科技领先,质量为纲”,您的信任是我们最高的荣誉。

二、项目背景
垃圾转运站的功能是将居民区分散的垃圾收集点的垃圾集中起来,经过压缩,送到垃圾填埋场。中转站的功能决定中转站必须设置在居民区之中或附近。由于生活垃圾腐烂发臭,产生了带有强烈刺激性气味的氨、有机氨及部分的硫醇、甲烷等气体散发出来,同时生活垃圾在堆放、装卸、转运过程中难免有臭气散发出来。中转站散发的臭气对周围的居民生活有很大影响,严重影响居民的正常生活。
三.设计依据及原则
3.1、设计依据
基础数据和有关环境污染控制要求介绍
《大气污染物综合排放标准》(GB16297-1996)二级标准
《环境空气质量标准》(GB 3095—1996)
《恶臭污染物排放标准》二级排放标准﹙GB 14554-1993﹚
《城镇污水处理厂污染物大气排放标准》(GB18918-2002)
3.2、设计原则
选择工艺流程简单、技术先进成熟、系统稳定可靠、运行费用低的产品。
设备基本不占地方,不影响原有设施布局,业主方不需要增加新的基础设施。
充分考虑方案的经济性,节省投资和运行费用。
四.设计标准

《恶臭污染物排放标准》二级排放标准


恶臭污染物厂界标准值

序号

控制项目

单位

二级

三级

新扩改建

现有

新扩改建

现有

1

mg/m3

1.5

2.0

4.0

5.0

2

三甲胺

mg/m3

0.08

0.15

0.45

0.80

3

硫化氢

mg/m3

0.06

0.10

0.32

0.60

4

甲硫醇

mg/m3

0.007

0.010

0.020

0.035

5

甲硫醚

mg/m3

0.07

0.15

0.55

1.10

6

二甲二硫

mg/m3

0.06

0.13

0.42

0.71

7

二硫化碳

mg/m3

3.0

5.0

8.0

10

8

苯乙烯

mg/m3

5.0

7.0

14

19

9

臭气浓度

无量纲

20

30

60

70



五、除臭工艺及技术介绍

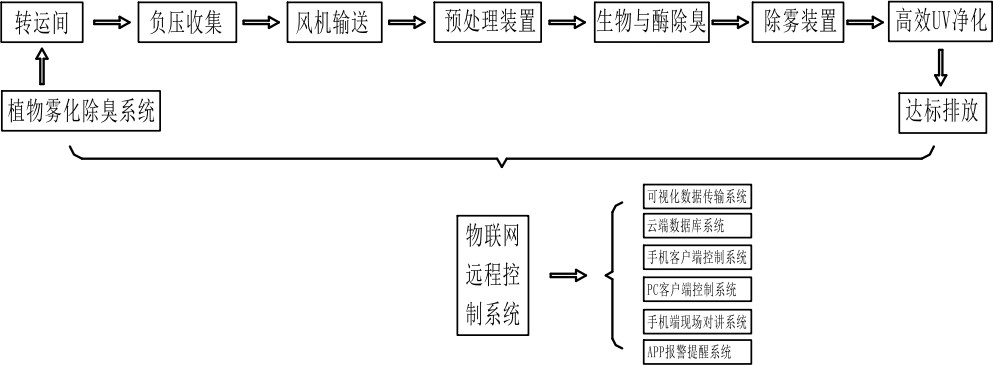

5.1、整体除臭工艺为:二流体喷淋除臭系统+负压收集除臭系统

5.2、除臭技术介绍
首先在垃圾站内部安装了二流体雾化除臭设备,进行源头除臭压制。剩余臭气被负压设备收集进入负压设备进行处理。
工艺第一段为废气进入预处理装置,去除大部分的水溶物与颗粒物,为后续处理工艺奠定良好基础。
接着废气进入生物除臭装置,利用臭气成分与生物酶发生反应,废气与生物酶进行气液两相充分接触吸收中和反应不仅去除剩余残留的粉尘,同时生物酶中含有脱臭粒子,脱臭粒子的表面不仅能有效地吸附废气中的异味分子,同时也促使吸附的异味分子的立体构型发生改变。脱臭粒子可以向臭气分子提供电子,加速与臭气分子发生反应; 该表面可以吸附空气中的臭气分子,并使臭气分子中的立体结构发生变化,变得不稳定;同时,吸附在脱臭粒子表面的臭气分子也能与空气中氧气发生反应,以此达到去除污染物的目的。
然后废气进入高效UV光解除臭装置,高效UV光解除臭设备对有机化合物分子进行裂解,同时使氧气分解并产生臭氧,臭氧与有机物分子裂解产物发生氧化还原反应,最终生成二氧化碳、水等物质。
最后达标尾气由引风机引致烟囱达标排放。
六、除臭系统各子系统介绍
6.1、二流体喷淋除臭系统
(1)、二流体喷淋除臭系统工作原理:
利用压缩空气高速射流将一定压力的水流击碎,从而把水雾化为直径仅 1~15μ m 的水雾小颗粒。这些微小的雾化颗粒能长时间漂浮在空气中,漂浮在空间,这些微雾因加入了除臭剂,所以具有药性,只要水雾能蔓延到的地方都可以除臭,又因臭味氨气与硫化氢气体都是溶于水的,所以喷出的水雾本身可以出去一部分氨气和硫化氢。水雾同样也具有一定的抑尘作用,所以在除臭的同时又可以起到很好的除尘效果。
(2)二流体喷淋除臭系统组成单元
二流体喷淋除臭系统组成包括:过滤系统、增压系统、配药系统、空气压缩系统等,其设备组成包括系统单元、供气单元。系统单元配备前置净水系统(过滤系统)、水箱、轻型卧式多级离心泵(增压系统)、加药泵( 配药系统)、PLC 触摸屏、输气管道、喷头等组件,并配备有自动补水系统、缺水保护系统、缺药保护系统(选配)、过载保护系统、相序保护系统; 供气单元主要由螺杆式空气压缩机、储气罐两大部分组成。

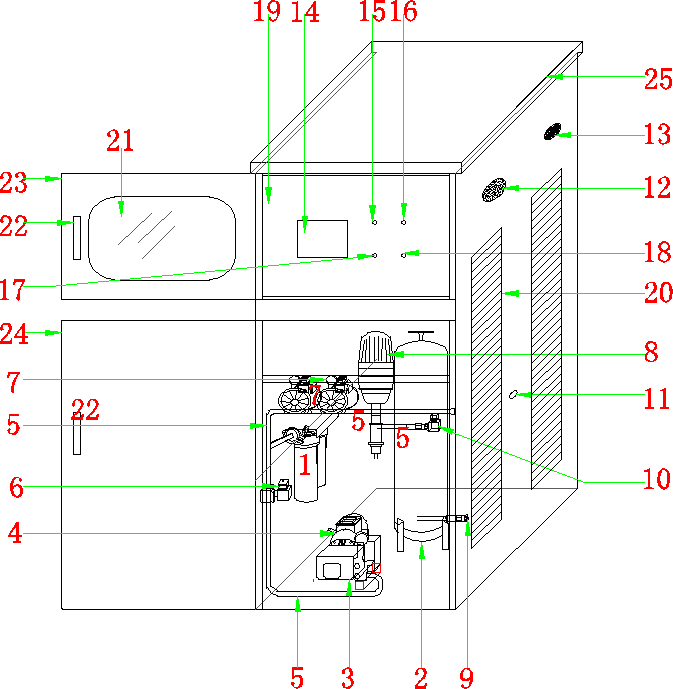

二流体喷淋除臭系统组成图:

1水处理系统(可外置);2储气罐(可外置);3泵组;4电机;5 走水管道;6冲洗电磁阀;7空气压缩机头;8加药泵;9出气孔;10水药混合控制阀;11水药混合出口;12电柜散热孔;13换气扇;14控制屏;15运行灯;16电源灯;17冲洗开关;18急停按钮;19控制面板;20散热孔;21保护壳;22锁;23上门;24下门;25机箱.
(3)二流体喷淋除臭系统具有以下特征:
节能:低压工作,采用普通市政水管即可满足高效能的喷雾除臭效果;
可靠:按照设定比例,用无动力泵实施自动配药且即配即用, 确保了生物菌种的活性;
雾细:特制二流体喷嘴,单个喷嘴雾化量大,多种规格可选,喷雾射距远,射距与雾粒大小可任意调节,不会出现堵塞喷头的现象;
智能:全智能触摸控制、PLC控制,可实现在线监控、气体数值检测、月底报表生成、红外感应启停、自动编程启停、有害气体超标启停、停水报警停机、缺药报警等。
6.2、负压收集除臭系统

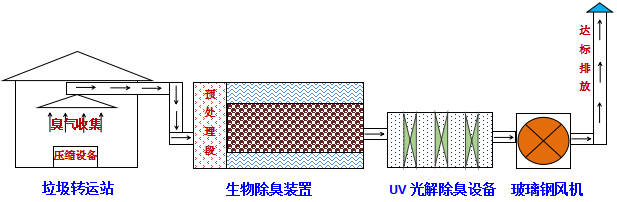

(1)负压收集除臭系统工作原理
垃圾转运站内臭气通过风管收集进到生物除臭装置后,先过预处理段先对臭气进行水洗、中和、降尘,再过到反应处理段,在反应段臭气与生物菌剂充分接触吸收中和反应,让原先的臭气转变成菌种的营养物质,经过生物除臭装置净化后的臭气,再到UV光解除臭设备,经UV光解除臭设备对臭气进行分解、反应、杀菌后排放到大气中。经处理后的臭气可达到国家二级排放标准。

(2)负压收集除臭系统组成
由生物除臭装置、UV光解除臭设备、玻璃钢风机及风管配件组成。
(3)生物除臭装置介绍
①生物除臭装置原理;生物除臭装置采用的是二级生物除臭处理法。第一级为:水喷淋洗涤,初步去除臭气中的水溶性气味物质,如:NH3、H2S,以及有机气味物质,调节空气的物理化学性质,如温度和 PH 值。提高气体的湿度,为后继生物过滤创造条件。经喷淋洗涤后,空气的相对湿度达到 95%以上,保证滤层中的水分满足微生物需要。第二级为:生物过滤,池底部分为布气空间,气体从底部经布气板均匀的向上运动,与具有一定湿度的填料充分接触,气味物质先被填料吸收,然后被填料中的微生物氧化分解,消除气味,完成废气的除臭过程。在降解过程中需要的有机�**匚镏适怯商盍媳旧硖峁┑模虼耍盍媳匦爰纫芗笆碧峁┨**兀忠凶愎坏氖褂檬倜�
②生物除臭装置特点:
除臭效率高,采用除臭药剂时,除臭效率可达95%;
设备占地少,安装方便;
耗水、耗电指标较低;
耐腐蚀、不磨损,使用寿命长;
设备运行可靠,维护简单。
(4)、 UV光催化氧化除臭设备介绍

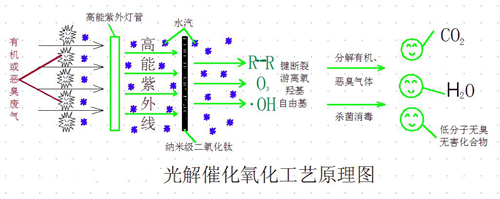

① UV光催化氧化设备除臭原理:
恶臭气体利用排风设备输入到本净化设备后,净化设备运用高能UV紫外线光束及臭氧对恶臭气体进行协同分解氧化反应,使恶臭气体物质其降解转化成低分子化合物、水和二氧化碳,再通过排风管道排出室外。
利用高能UV光束裂解恶臭气体中细菌的分子键,破坏细菌的核酸(DNA),再通过臭氧进行氧化反应,彻底达到脱臭及杀灭细菌的目的。
本产品利用特制的高能高臭氧UV光束照射恶臭气体,裂解恶臭气体如:氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯,硫化物H2S、VOC类,苯、甲苯、二甲苯的分子键,使呈游离状态的单分子被臭氧氧化结合成小分子无害或低害的化合物,如CO2、H2O等。
利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧,即活性氧,因游离氧不稳定需与氧分子结合,进而产生臭氧。UV+O2→O-+O*(活性氧) O+O2→O3(臭氧),众所周知臭氧对有机物具有极强的氧化作用,对恶臭气体及其它刺激性异味有立竿见影的清除效果。

6.3、物联网远程控制及在线监测系统
(1)物联网远程控制系统简介
①物联网远程控制系统简介
物联网远程控制系统是指通过信息传感设备,按约定的协议,将任何物体与网络相连接,物体通过信息传播媒介进行信息交换和通信, 以实现智能化识别、定位、跟踪、监管等功能。
②物联网远程控制系统组成
物联网远程控制系统:作为系统枢纽,负责对响应用户各种请求,根据权限机制对系统中所有行为进行调度。实时监控系统内各个模块的状态,是客户程序直接行为交互者。
可视化数据传输系统:在云端实现实时数据采集、监看、控制、视频预览、录像、报警、图象抓拍、电子地图等相关功能。
云端数据库:对所有设备集中进行定时数据存储。统一管理存储空间。提供用户远程查询、回放、下载相应的数据资料。
数据报表:可以通过远程客户端软件和手机APP 软件查看实时监测数据。可灵活配置查看 1 组或多组监测数据。
手机客户端控制系统:用户通过手机客户端进行管理的主要 手段,具备数据采集、监看、控制、视频预览、录像、告警、电子地图等相关功能PC客户端控制系统:为系统提供B/S访问模式。用户可以不用安装客户端程序,直接通过IE浏览器进行管理。
手机端现场对讲系统
APP报警提醒系统传感器PC端上下线设定,如果有出现上下线值时,自动弹出报警窗口。
地图模块:电子地图所获取的设备是其帐户管理下所有设备的运行情况 检测是否有报警(有报警时地图上所标注的标签根据不同报警代码进行不同颜色显示)。
通讯接口:RS232、RS485、网线端口、wifi端口;移动/联通4G端口。
(2)在线监测系统简介
①在线监测系统简介
在线监测系统系统是指通过信息传感设备,按约定的协议,将氨气、硫化氢、臭气浓度等气体通过信息传播媒介进行信息交换和通信, 以实现智能化识别、显示、查看、数据分析、报表生成等功能。
②在线监测系统技术参数
序号 名称 参数需求 备注
1 硫化氢在线监测仪器 检测气体:硫化氢;输出信号:4~20mA; 量程:0~50ppm;分辨率:0.1ppm
2 氨气在线监测仪器 检测气体:氨气;输出信号:4~20mA;量程:0~50ppm;分辨率:0.1ppm

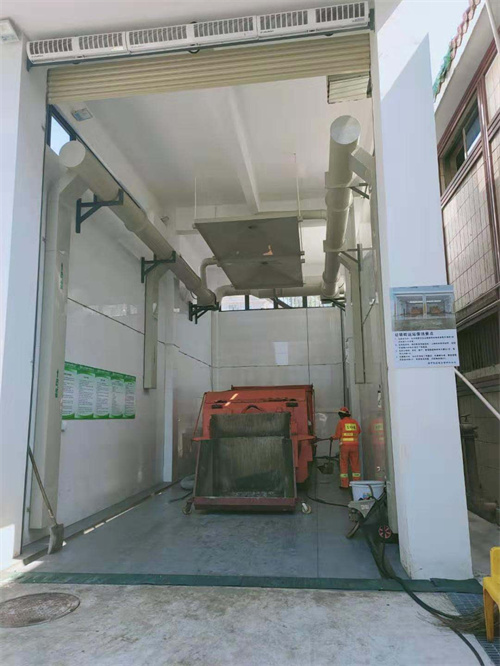

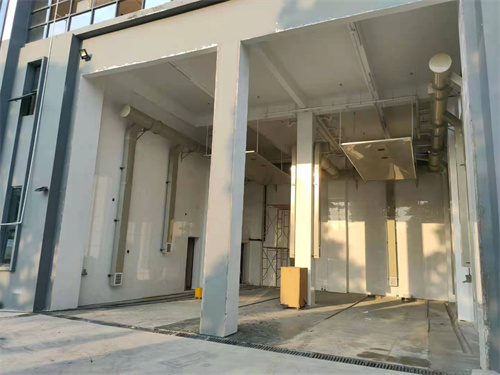

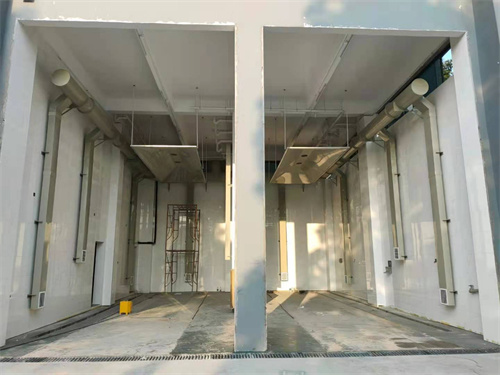

七、工程实例
